Yoğuşmalı ve Kaskad Baca Sistemleri
Çoklu yoğuşmalı cihazlarda ortak hat, çalışma senaryosu, sızdırmazlık ve kondensat tahliyesi için proje odaklı baca değerlendirmesi.
Çoklu cihazdan ortak hatta.
Birlikte değerlendirilecek başlıklar:
- Cihaz grubu
- Her cihazın verisi ve birlikte çalışma senaryosu.
- Kolektör
- Birden fazla bağlantının ortak hatla ilişkisi.
- Düşey hat
- Basınç, yoğuşma ve erişimin birlikte kontrolü.
Yoğuşmalı baca neden ayrı ele alınır?
Yoğuşmalı cihazlarda baca gazı sıcaklığı ve çalışma koşulları kondensat oluşumuna yol açabilir. Bu nedenle iç yüzey malzemesi, birleşimlerin sızdırmazlığı ve tahliye güzergâhı bir bütün olarak düşünülür. Islak çalışmaya uygunluk ve basınç sınıfı yalnızca paslanmaz çelik görünümünden anlaşılamaz; cihaz şartlarıyla uyumlu sistem beyanı gerekir.
Birleşim geometrisi ve sızdırmazlık koşulları.
- Çizimde görülen
- Geçme uçları ile çevresel bandın farklı işlevleri ayırt edilir.
- Projede doğrulanacak
- Geçme yönü, derinliği ve sızdırmazlık koşulu ürün talimatından doğrulanır.

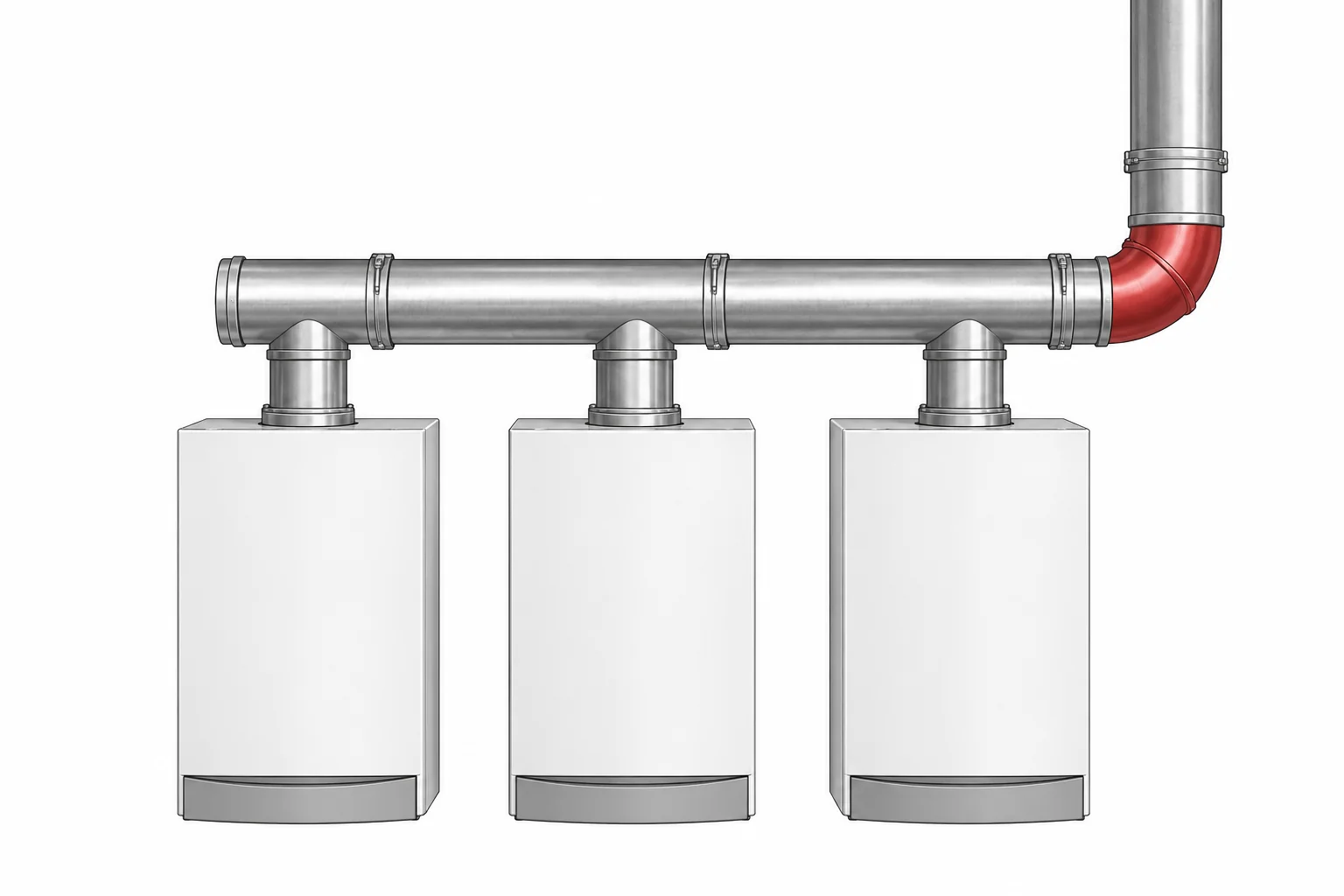

Kaskad sistemde ortak hat
Birden fazla cihazın ortak baca hattına bağlanması, tüm cihazların aynı anda çalışması dışında kısmi yük ve tek cihaz çalışması senaryolarını da gündeme getirir. Bağlantı kolektörü, ortak düşey hat ve cihazların izin verdiği bağlantı düzeni birlikte incelenir. Geri akış önlemleri cihaz üreticisinin onayladığı düzen ve proje hesabıyla belirlenmelidir.
Cihaz koşulları ve ortak hat bağlantısı.

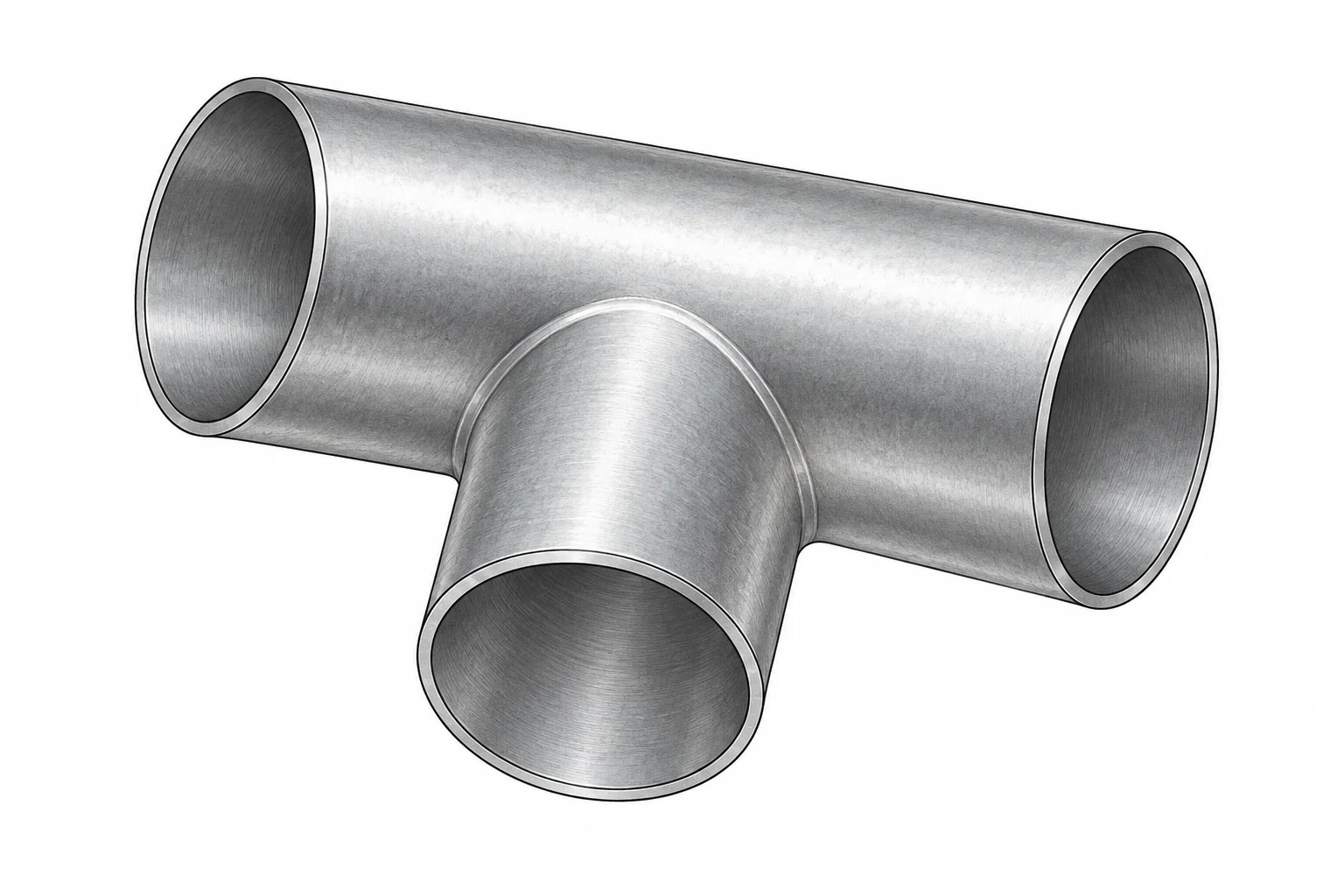

- Çizimde görülen
- Ana hat ile yan bağlantının farklı ağızları birlikte görülür.
- Projede doğrulanacak
- T elemanının kullanım koşulları, cihaz bağlantısı ve sistem talimatlarıyla birlikte değerlendirilir.
Sızdırmazlık ve kondensat yönetimi
- Cihaz dokümanıyla uyumlu basınç ve ıslak çalışma sınıfı.
- Sistem elemanları arasında uyumlu birleşim ve gerekiyorsa conta çözümü.
- Kondensatı uygun noktaya yönlendiren proje detayı.
- Cihaza ve tahliye düzenine uygun sifon / nötralizasyon ihtiyacının kontrolü.
- Kolektör ve düşey hat için temizleme ile inceleme erişimi.
Tahliye bileşeni ve kondensat yönetimi.
- Çizimde görülen
- Alt toplama bölümü ile dış bağlantı ağzı ayırt edilir.
- Projede doğrulanacak
- Sifon, eğim, bağlantı ve kondensat işleme gereksinimleri, ürün talimatları ve proje koşullarıyla belirlenir.
Hesap için gerekli veri seti
Her cihazın marka/modelini, kapasitesini ve sayısını belirtin. Ortak hat uzunluğu, düşey yükseklik, dirsekler, yerleşim krokisi ve çalışma senaryolarını ekleyin. Sadece toplam kapasiteye dayalı çap listeleri proje doğrulamasının yerini tutmaz. Teklifin kapsamı, hesap ve uygulama ihtiyacına göre netleştirilir.
Ortak hat için karar tablosu
| Kontrol başlığı | Neyi öğrenmeliyiz? | Neden önemli? |
|---|---|---|
| Cihaz bağlantı izni | Marka/model ve üreticinin izin verdiği bağlantı düzeni | Ortak hat bağlantısını yalnızca cihaz sayısıyla kararlaştırmamak. |
Kısmi yükAçıklamaTüm cihazların aynı anda tam kapasitede çalışmadığı işletme durumu. | Birlikte, ayrı ve değişken yükte çalışma | Hesapta yalnızca toplam kapasiteyi ele almamak. |
| Islak çalışma ve basınç | Seçilen sistemin beyanları ile cihaz verisi | Kondensat ve sızdırmazlık koşullarını birlikte kontrol etmek. |
| Tahliye ve erişim | Tahliye bağlantısı, servis alanı ve kontrol noktaları | Sonradan erişilemeyen bağlantı ve tahliye oluşturmamak. |
Cihaz eklenmesi yeni değerlendirme gerektirir
Mevcut kolektöre bir cihaz eklemek; çalışma senaryosunu, toplam debiyi ve ortak hattın davranışını değiştirebilir. Yeni cihazın eski cihazla aynı kapasitede olması, mevcut hesabın otomatik olarak geçerli kalacağı anlamına gelmez. Yerleşim değişikliği, yeni dirsek veya farklı bağlantı düzeni de ilgili teknik değerlendirmeye dahil edilmelidir.
