Baca Keşfi ve Teklif İçin Proje Hazırlığı
Cihaz bilgisi, güzergâh krokisi, şaft ölçüleri ve iş kapsamı: baca projenizi teknik görüşmeye hazırlamak için kontrol listesi.
Keşif hazırlığında aynı dosyada buluşan bilgiler.
Birlikte değerlendirilecek başlıklar:
- Cihaz
- Etiket, model ve üretici verisi.
- Güzergâh
- Kroki, yaklaşık ölçü ve güvenli noktadan fotoğraf.
- Kapsam
- Tedarik ve saha işine ilişkin beklenti.
İlk görüşmede hangi bilgiler gerekir?
Teklif hazırlığının başlangıcı cihaz ile sahanın aynı dosyada tanımlanmasıdır. Cihaz marka/modeli ve teknik verisi, baca güzergâhı, proje konumu ve beklenen iş kapsamı birlikte paylaşılmalıdır. Bazı ölçüler henüz bilinmiyorsa bunu açıkça belirtin; tahmini değeri kesin saha ölçüsü gibi sunmayın. Görüşmenin amacı eksik bilgileri de görünür hâle getirmektir.
Cihaz ve çalışma senaryosu
| Bilgi | Nasıl hazırlayabilirsiniz? | Not |
|---|---|---|
| Marka/model ve adet | Etiket fotoğrafı ve üretici teknik veri sayfası | Birden fazla cihazı ayrı satırlarda belirtin. |
| Yakıt ve kapasite | Cihaz dokümanındaki bilgiler | Kapasite değerini cihaz dokümanındaki birimiyle belirtin. |
Çalışma senaryosuAçıklamaCihazların aynı anda veya farklı yüklerde nasıl kullanılacağına ilişkin işletme bilgisi. | Birlikte/ayrı kullanım ve planlanan kapasite değişikliği | Ortak hat için yalnızca toplam kapasite yeterli değildir. |
| Baca bağlantı şartları | Sıcaklık, debi, basınç ve üretici bağlantı talimatı | Bilgi yoksa teknik doküman talebini belirtin. |

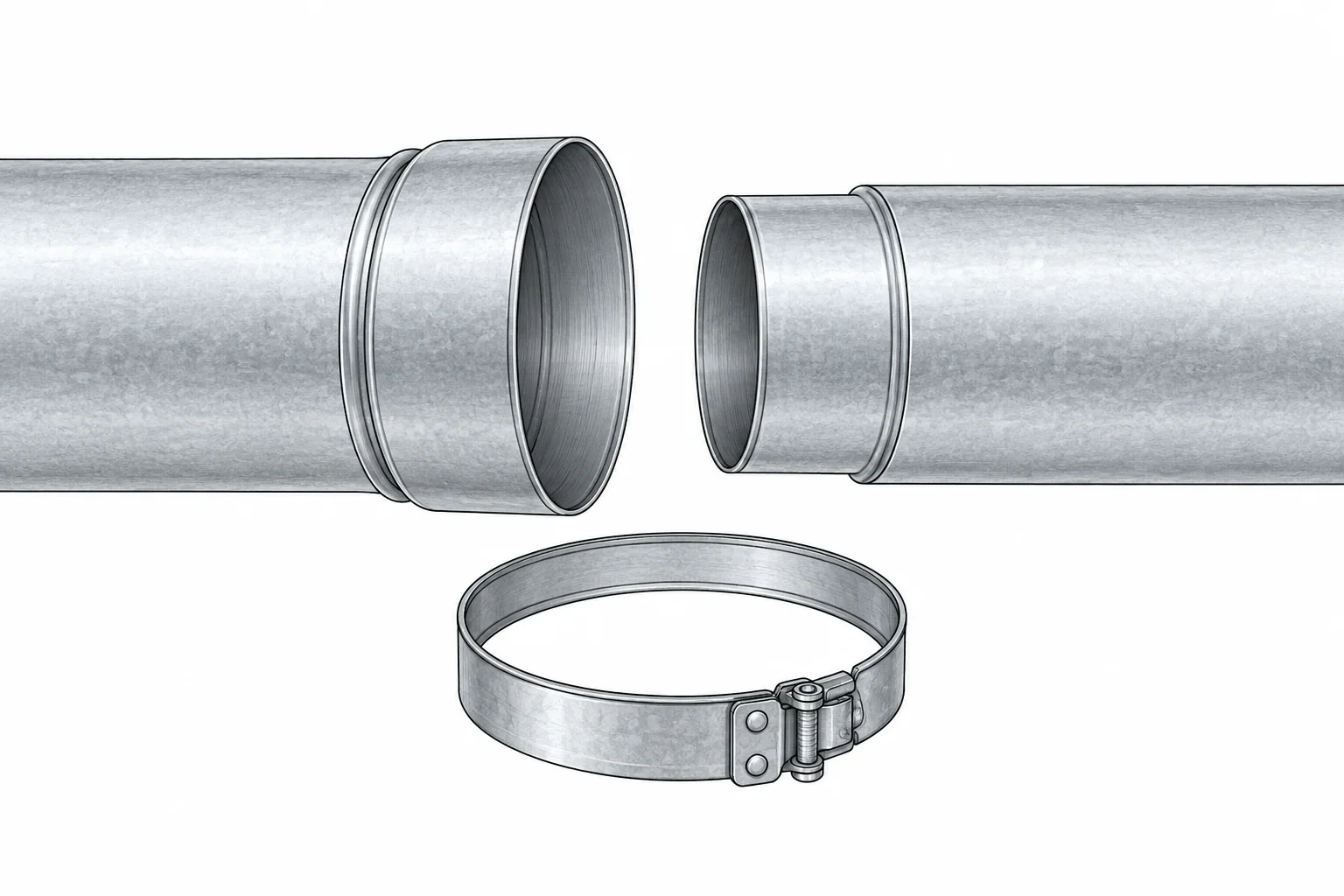

Cihaz çıkışı ve sistem bağlantısı.
- Çizimde görülen
- Geçme uçları ile çevresel bandın farklı işlevleri ayırt edilir.
- Projede doğrulanacak
- Geçme yönü, derinliği ve sızdırmazlık koşulu ürün talimatından doğrulanır.
Güzergâhı fotoğraf ve krokiyle anlatın
Cihazdan başlayarak yatay hat, dönüşler, şaft veya cephe ve çatı çıkışını aynı krokide gösterin. Yaklaşık düşey yükseklik ve yatay uzunluğu ayrı yazın. Krokide ölçüsü bilinmeyen yerler işaretlenebilir; fotoğraflar ölçülü çizimin yerine geçmez ancak erişim, engeller ve çevredeki tesisatları anlamaya yardımcı olur.
- Cihaz çıkışı ve bağlantı alanının genel fotoğrafı.
- Şaftın net ölçüsü, erişim noktaları ve içindeki diğer tesisatlar.
- Dirsek/dönüşlerin yeri ve yaklaşık hat geometrisi.
- Çatı çıkışı, cephe bağlantısı ve saha erişiminin mevcut durumu.
Güzergâh krokisi ve yön değişimleri.
- Çizimde görülen
- İki ağız arasındaki dönüş ve parçanın gövde geometrisi görülür.
- Projede doğrulanacak
- Gerekli dönüş açısı ve eleman adedi, projeye ait güzergâh çizimiyle belirlenir.
Teklifte beklentinizi belirtin
Yalnızca ürün tedariki mi, yoksa hesap, montaj veya diğer işler için de değerlendirme mi istediğinizi açıklayın. Yeni yapı, cihaz değişimi ve mevcut hat yenilemesi farklı hazırlıklar gerektirir. Nakliye, erişim ekipmanı, çatı işleri ve mevcut parçaların sökülmesi gibi kalemlerin kimin kapsamında olacağı görüşmede netleştirilmelidir.
Paylaşmadan önce kısa kontrol
- Teknik değerlerin hangi cihazdan alındığı belli mi?
- Ölçüler yaklaşık mı, yerinde doğrulanmış mı?
- Teklif kapsamına ilişkin beklenti açık mı?
- Fotoğraflarda gereksiz kişisel veya gizli bilgi var mı?
Mevcut iletişim formu bir mesaj taslağı hazırlar. Dosya ve fotoğrafları açılan mesaj uygulamasında ayrıca ekleyebilir, gönderimi kendiniz tamamlayabilirsiniz.
