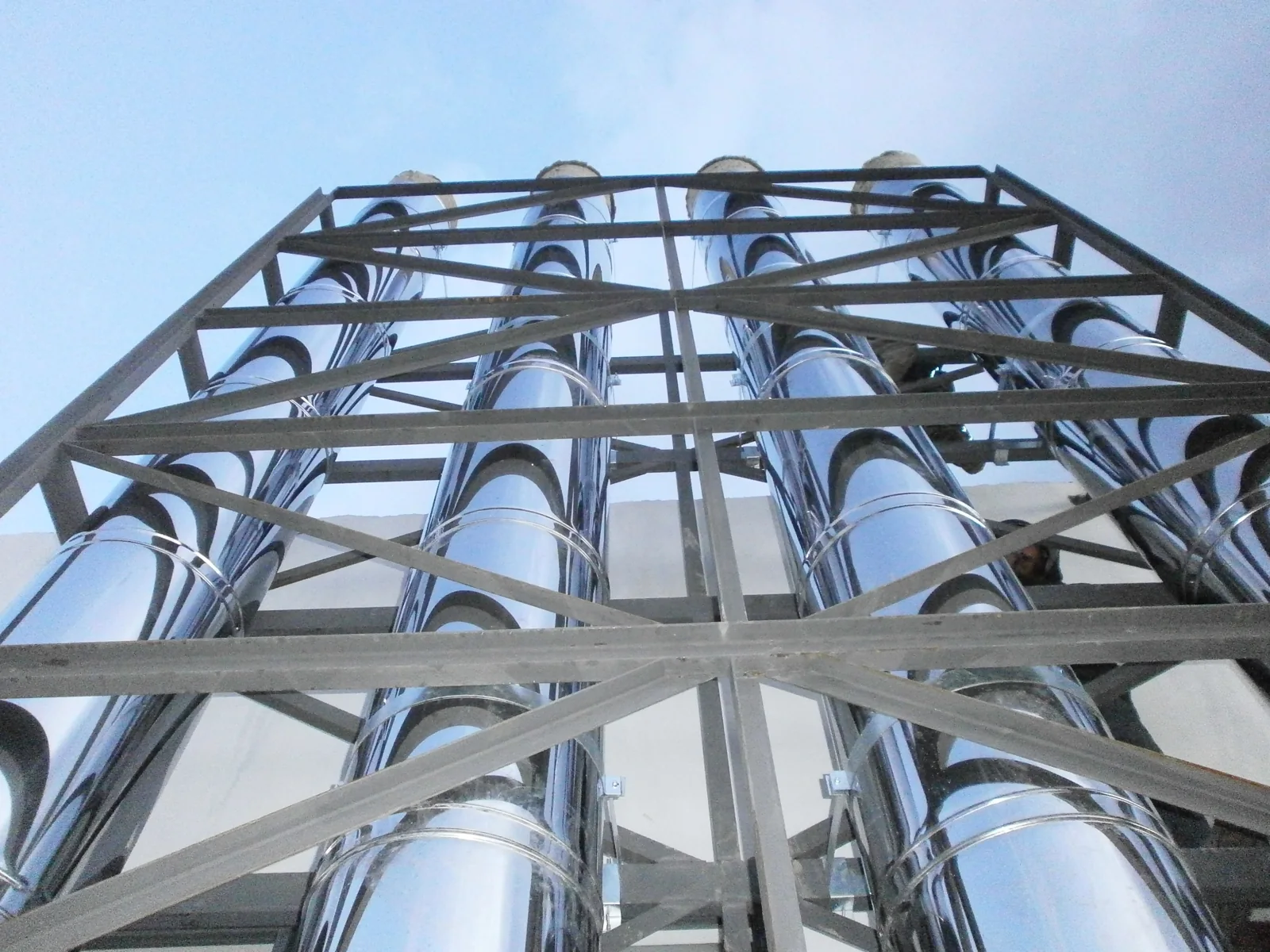

Cihazdan Çatıya Mühendislik Yaklaşımı
Baca sistemini cihaz koşulları, boyutlandırma, malzeme, taşıyıcılar ve bakım erişimiyle birlikte değerlendiriyoruz.
Teknik değerlendirmenin ilişki şeması.
Birlikte değerlendirilecek başlıklar:
- Girdi
- Cihaz ve saha verisinin kaynağı.
- Değerlendirme
- Hat geometrisi ve sistem koşulları.
- Koordinasyon
- Taşıyıcı, geçiş ve erişim arayüzleri.
01 · İhtiyaç ve saha verileri
İlk adım, cihaz üreticisinin teknik verisini ve sahanın gerçek koşullarını bir araya getirmektir. Cihaz marka/modeli, yakıt, kapasite, çalışma sıcaklığı, basıncı ve gaz debisi; yerleşim krokisi, hat yüksekliği, yatay uzunluklar ve dirseklerle birlikte incelenir. Eksik veriler teklifin başında görünür hâle getirilir.

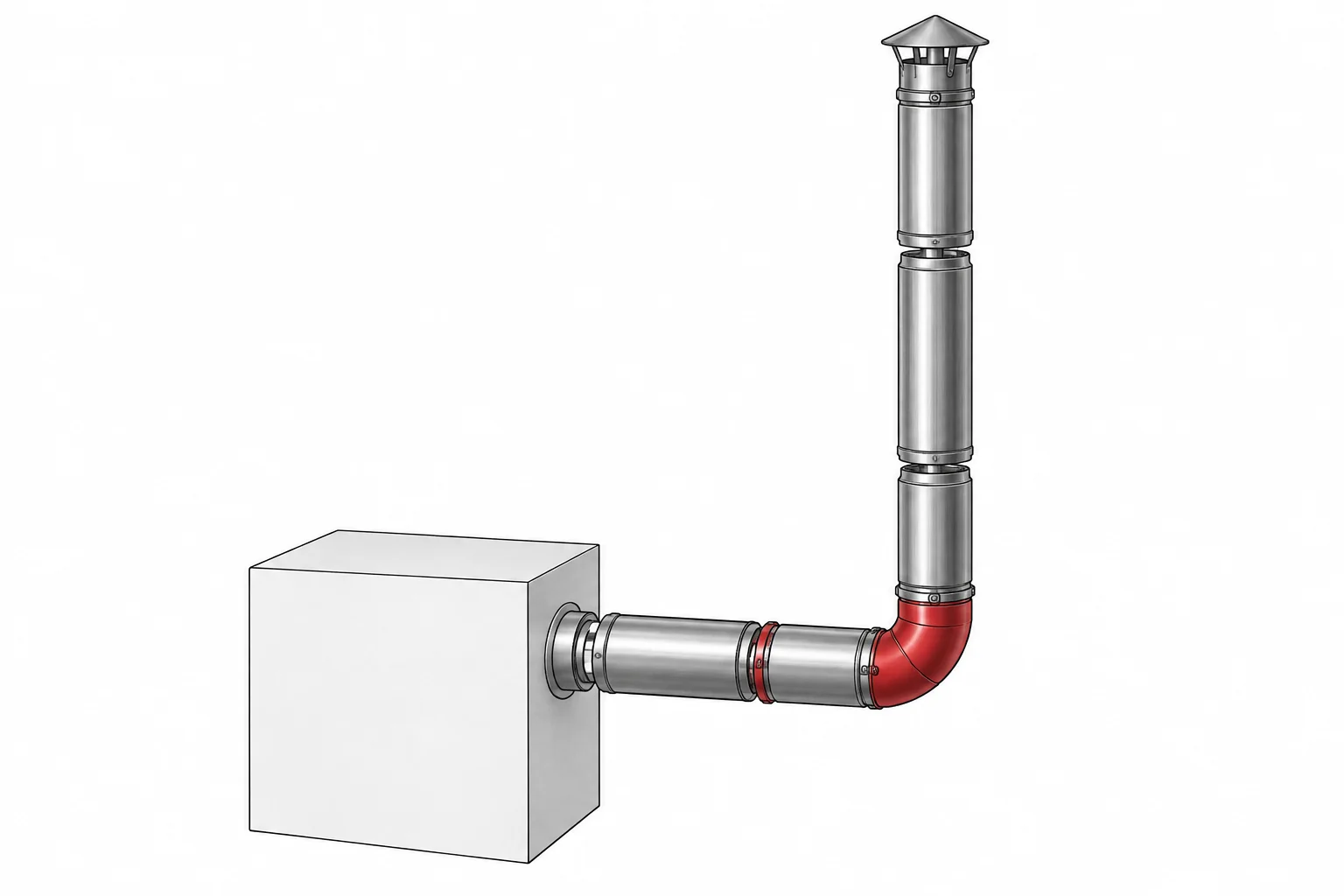

02 · Boyutlandırma ve güzergâh
Hedef, cihazın çalışmasını sağlayacak uygun basınç ve sıcaklık koşullarını güzergâh boyunca değerlendirmektir. EN 13384-1 tek cihaz, EN 13384-2 çoklu cihaz sistemlerinin ısıl ve akışkan dinamiği hesabı için ilgili çerçevelerdir. Hesabın kapsamı ve yürürlükteki proje gereksinimleri yetkili teknik değerlendirmeyle doğrulanmalıdır.

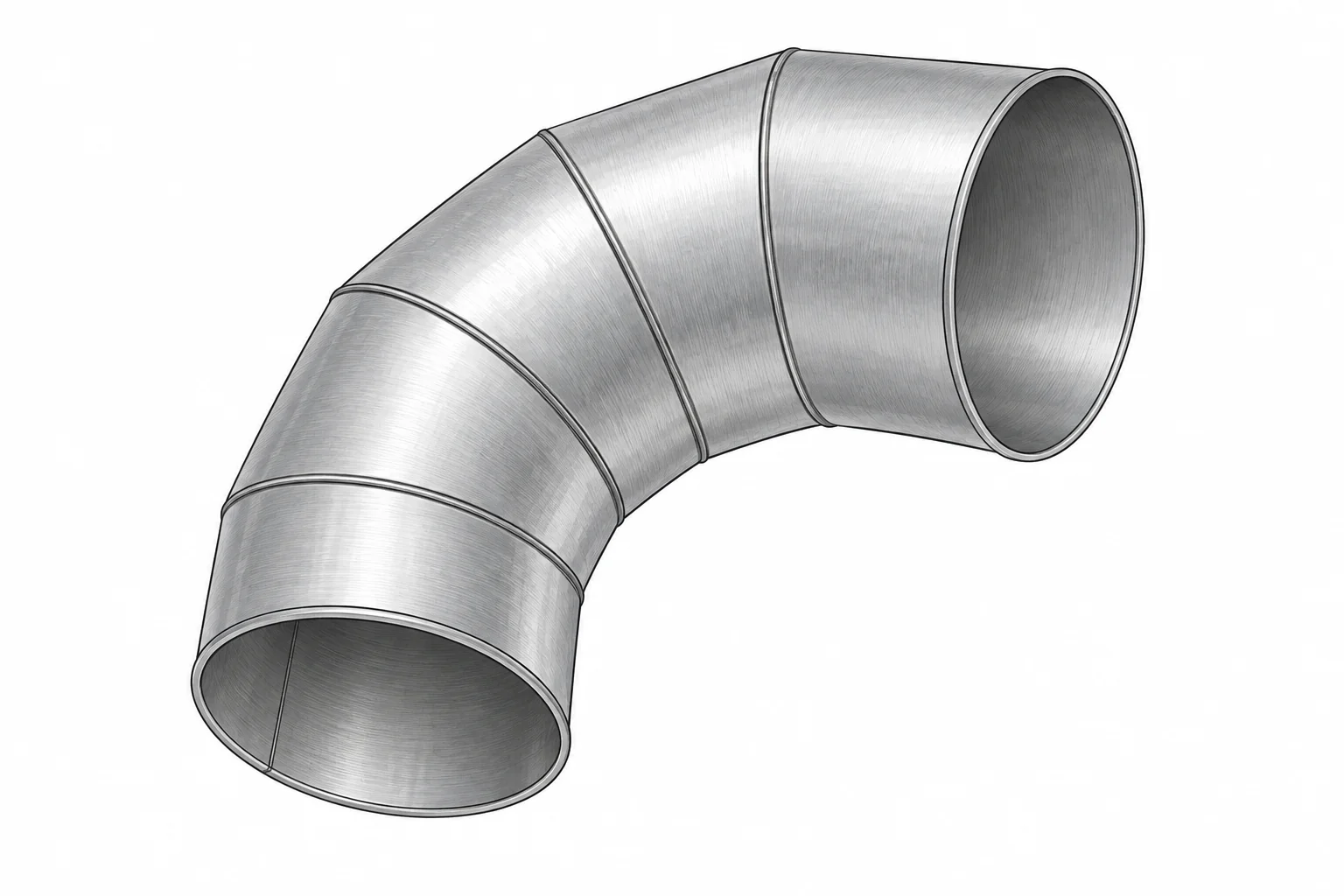

Yön değişimleri ve hat geometrisi.
- Çizimde görülen
- İki ağız arasındaki dönüş ve parçanın gövde geometrisi görülür.
- Projede doğrulanacak
- Gerekli dönüş açısı ve eleman adedi, projeye ait güzergâh çizimiyle belirlenir.
03 · Malzeme ve sistem uyumu
İç cidar malzemesi, sıcaklık / basınç sınıfı ve ıslak çalışma uygunluğu cihaz şartlarıyla karşılaştırılır. Seçilen aileye ait elemanlar, birleşimler ve taşıyıcı detayları uyumlu olmalıdır. Paslanmaz çelik ifadesi tek başına bütün uygulamalara uygunluk beyanı değildir.

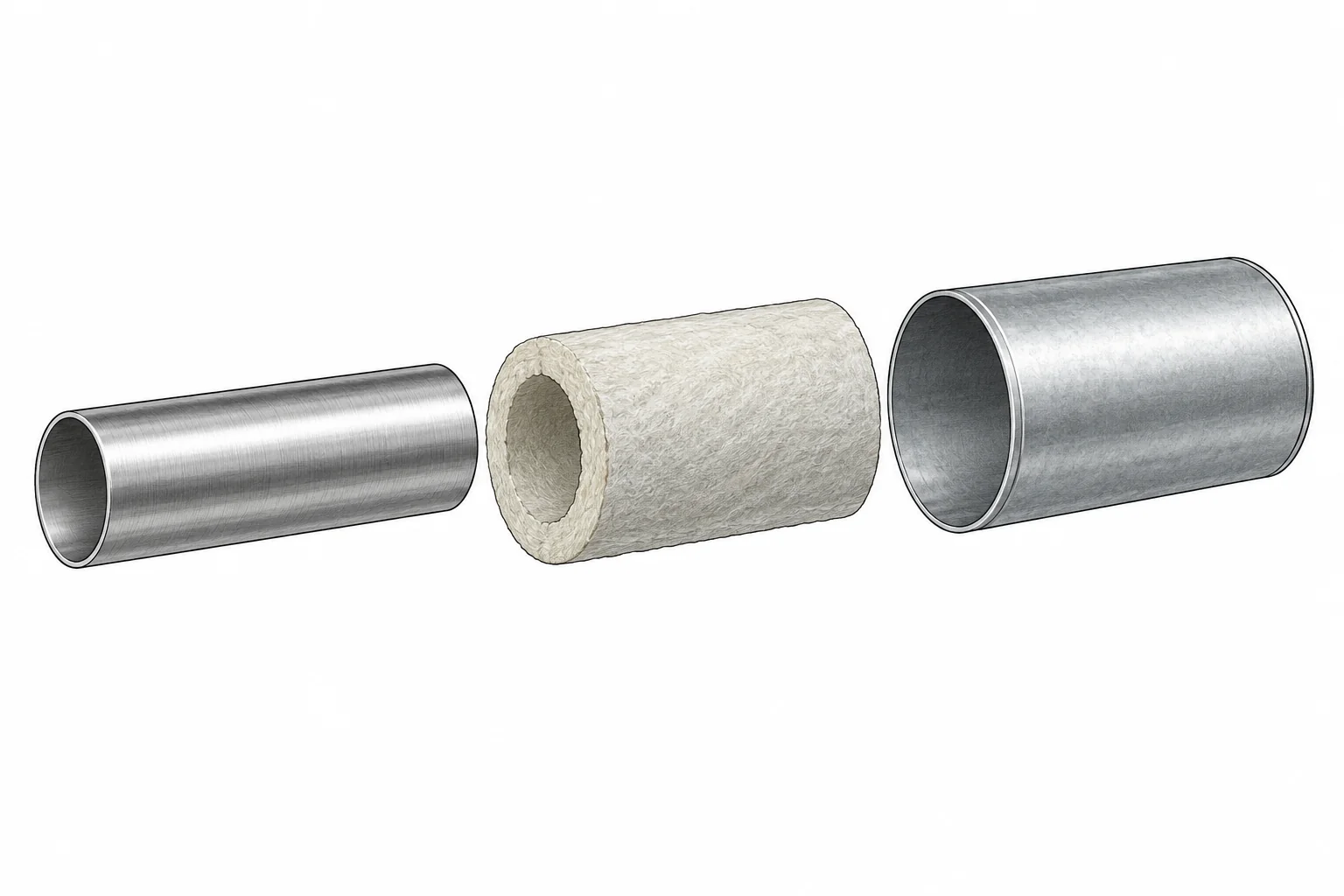

Sistem katmanları ve teknik ürün bilgisi.
- Çizimde görülen
- İç cidar, yalıtım ve dış cidar ayrı elemanlar olarak gösterilir.
- Projede doğrulanacak
- Katman özellikleri ve yalıtım kalınlığı için ilgili ürünün güncel teknik bilgileri esas alınır.
04 · Montajın koordinasyonu
Şaft, dış cephe, çatı geçişi ve diğer tesisatlar arasındaki ilişki değerlendirilir. Sabit ve kayar noktalar, termal genleşme, kondensat tahliyesi ve kontrol erişimi uygulama detaylarına işlenir. Saha erişimi ve çalışma güvenliği montaj programıyla birlikte planlanır.

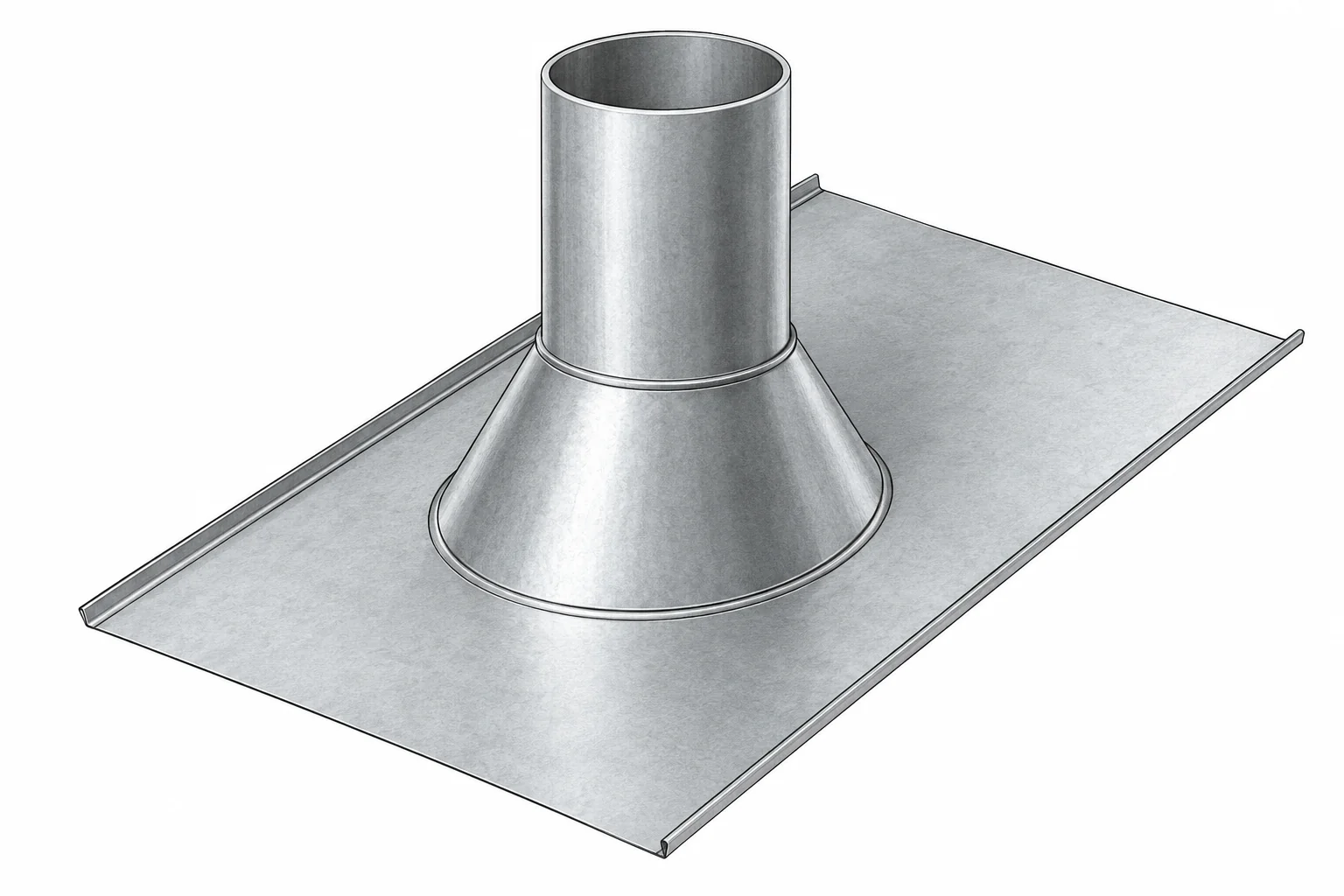

Çatı geçişinde proje koordinasyonu.
- Çizimde görülen
- Plaka, konik etek ve boru çevresindeki birleşim ayrı yüzeylerdir.
- Projede doğrulanacak
- Çatı eğimi, su yalıtımı ve hareket detayı ilgili projeyle çözülür.
05 · Kontrol ve işletmeye hazırlık
Uygulamanın proje ile uyumu, bağlantılar, taşıyıcılar, tahliye ve bakım noktaları kontrol kapsamına alınır. Cihaz devreye alma şartları ve sistem dokümanları ilgili sorumlularla değerlendirilir. Nihai teklif; ürün, hesap, montaj ve diğer hizmetlerin hangilerini içerdiğini açıkça belirtmelidir.
Girdi, değerlendirme ve çıktı
| Aşama | Girdi | Netleştirilecek çıktı |
|---|---|---|
| İhtiyaç | Cihaz listesi, kullanım ve saha bilgisi | Eksik veri ve değerlendirme sınırları. |
| Sistem seçimi | Cihaz dokümanı, hat geometrisi, ürün verisi | Uygun aile ve gerekli teknik doğrulamalar. |
| Koordinasyon | Mimari/taşıyıcı/tesisat bilgisi | Geçiş, destek, erişim ve görev dağılımı. |
| Teklif ve teslim | İş kapsamı ve proje gereksinimleri | Dahil/hariç hizmetler ve teslim edilecek dosyalar. |
Teknik koordinasyon ve bilgi akışı
