AVM & yüksek yapılar için Baca Sistemleri
Uzun düşey güzergâhlarda şaft, cephe ve taşıyıcı koordinasyonu.
Uzun güzergâhta yapı arayüzleri.
Birlikte değerlendirilecek başlıklar:
- Şaft
- Net alan ve diğer tesisatları birlikte görün.
- Düşey hat
- Destekleme ve ısıl hareketi değerlendirin.
- Çatı
- Geçiş, çıkış ve erişimi koordine edin.
Uzun düşey hatlar ve şaft koordinasyonu
Yüksek yapıdaki bir baca hattında efektif yükseklik, yatay bağlantı uzunluğu ve dönüşler aynı hesap içinde değerlendirilir. Şaft içine yerleşim, yapı elemanlarıyla mesafeler ve bakım erişimi birbirini etkiler. Bina yüksekliği tek başına gerekli çapı veya cidar tipini belirlemez.

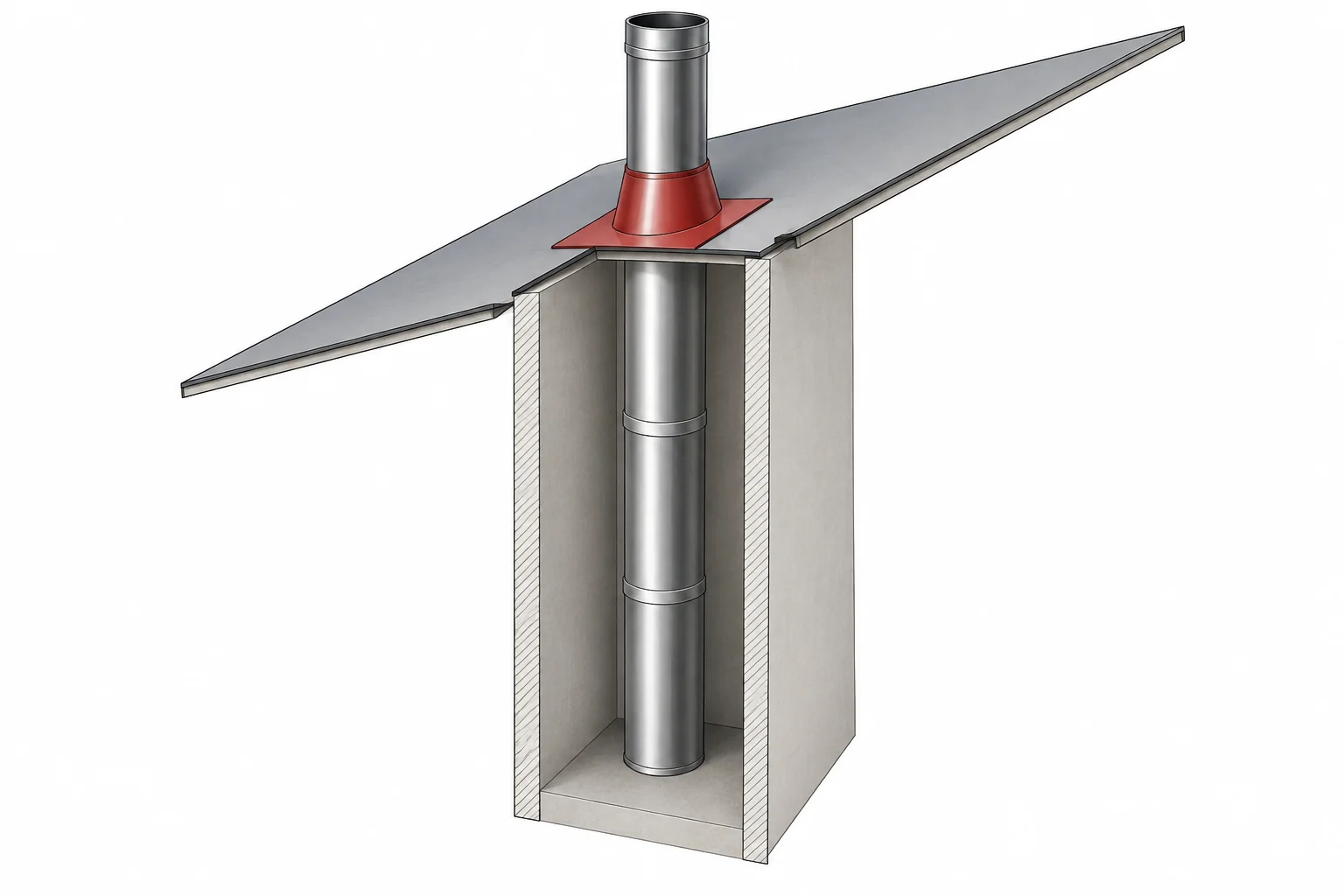

Düşey güzergâh ve kullanılabilir şaft kesiti.
- Çizimde görülen
- Dairesel baca kesiti, diğer tesisat ve şaft sınırı farklı alanlardır.
- Projede doğrulanacak
- Yerleşim boşlukları ve güvenli mesafeler, ürün talimatları ve yapıya ait proje gereksinimlerine göre belirlenir.
Cephe uygulaması ve genleşme
Dış cephedeki paslanmaz çelik baca, taşıyıcı bağlantılar ve ısıl genleşme düzeniyle birlikte projelendirilir. Mimari görünüm, bağlantı yapılabilir yüzeyler, çatı çıkışı ve rüzgâr etkileri koordinasyon gerektirir. Baca görünümü kadar hattın erişilebilir ve kontrol edilebilir olması da önemlidir.
Cephe kaplaması, yapı bağlantısı ve ısıl hareket.
- Çizimde görülen
- Duvar plakası, destek yüzeyi ve çevresel eleman farklı parçalar olarak okunur.
- Projede doğrulanacak
- Ankraj, yük kapasitesi ve ısıl hareket düzeni projeye ait taşıyıcı değerlendirmesiyle belirlenir.
Koordinasyon için gerekli belgeler
- Mimari şaft kesitleri ve çatı planı.
- Cihaz ve kazan dairesi bağlantı bilgileri.
- Konstrüksiyon / cepheye bağlantı imkânları.
- Uygulama sırası ve diğer tesisatlarla kesişimler.
